Pierwsze urządzenia PiHOT już były realizowane w 2019 roku, i w jakiejś formie opisane były tu :  PiHOT v1.0 analog hotspot FRN, SVXlink. Oczywiście nie były one oparte o moduł SA818, ale o prostrze moduły które oferowały moc kilku miliwat co jak na hotspot jest wystarczające.  Pomysł na powrót do tego co już było zanim powstały pierwsze SVXreflektory wynikł niejako z chęci wykonania choć jednej sztuki opartej o ten moduł radiowy.

Niejako na zakończenie mojej przygody z SVXlink to jest taka moja wisienka na torcie "Bieda-Edyszon" - która zakiełkowała w 2018 roku  - https://www.youtube.com/watch?v=e-cnIS6KpA8 , w tamtym czasie w ramach projektu FreeRadioNetwork bo  SvxReflector był jeszcze czymś "teoretycznym"



Naprawdę całkiem przy okazji okazało się że PiHOT 2.0 to obecnie prawie najtańsza opcja do zbudowania sobie hotspot'a FM z modułem radiowym.



Orange Pi ma swoje projekty nakładek bazujące na "SPOTNIK" modyfikowane przez wielu ludzi, a RaspberryPi chyba pierwszej nakładki doczekało się DJSPOT a potem RFguru , ale nie jestem tego pewny ponieważ przeplatają się te wątki z doświadczeniami kolegów z AllStarLink i czesto zapożyczamy ich rozwiązania ponieważ są dłużej na rynku.



125-150 euro ( 520-630 PLN ) za nakładkę do RaspberryPi to często cena zaporowa dla wielu poczatkujących, bo za cenę samej nakładki do RaspberryPi można kupić gotowy hotspot na bazie OrangePi ( cena około 450-500PLN obecnie, choć byli tacy co strzygli i po 600PLN )  Przypomina mi to czasy gdy za podobne kosmiczne pieniądze ludzie kupowali hotspoty MMDVM ze 100% marżą.



Tak więc Marcin postanowił w swoim stylu zbudować BIEDA-EDYSZON i sprawdzić ile to kosztuje w bardzo podstawowej wersji człowiek który w kontrolowany sposób potrafi zostawić cyne na kablu i płytce. To nie jest jakaś technologia kosmiczna która musi kosztowac takie pieniądze. Poniewaz mieszkam w UK to ceny będa z mojego rynku w funtach przeliczane według obecnego kursu 1£ = 4.8PLN

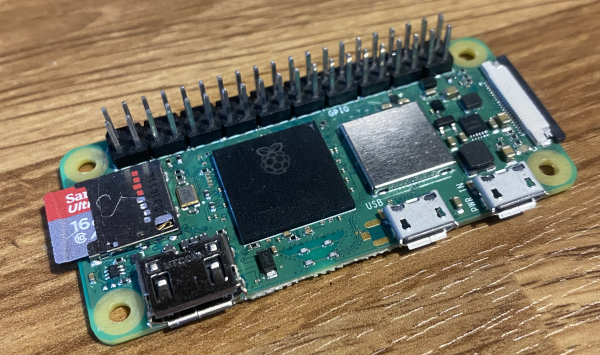

Tak wiec RaspberryPi 0W2 kupiony za 15£ ( 72.46PLN )

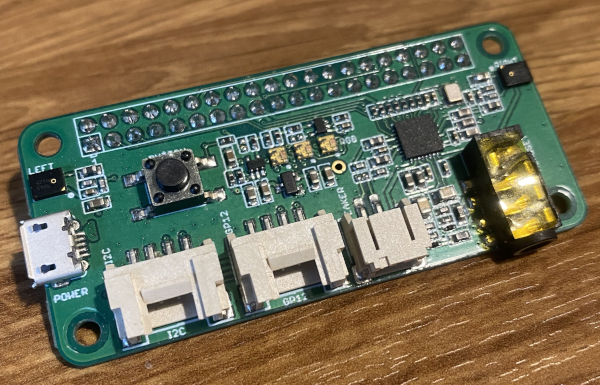

Karta dzwiekowa ReSpeaker 2 Mic HAT kupiona na ALI w pakiecie po dwie sztuki, gdzie jedna wyniosła mnie 6.3£ ( 30.43PLN )



Moduł Sa818S-CE røwniez z ALI i røwniez w pakiecie po 2 sztuki w cenie  7£ za sztuke ( 33.81PLN )



Daje nam to w sumie 15+6.3+7 = 28.3 £ ( 136.71PLN )

Koszt troche mnie zaskoczył pozytywnie i nie miałem świadomości że to może być takie tanie, nawet taniej niż SvxPi_Qhs - NAJtańszy hotspot svxlink

 Oczywiscie trzeba brac pod uwage że nie ma tu kosztów karty SD, obudowy, kabelków i innych komponentów które zakładam że każdy gdzieś znajdzie na dnie szyflady.









Z pewnością nie wygląda to estetycznie ale jest i działa za 30% ceny OrangePi hotspot i 20% rozwiązań dostępnych dla RaspberryPi. Mi to spokojnie wystarcza

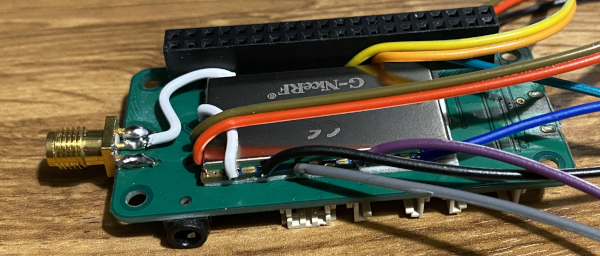

Finalnie całośc po zmontowaniu prezentuje się nie aż tak źle jak na "pajęczaka"



Zestaw ten pozwala złącza I2C podłączyć jakiś ekran OLED , który mnie nie interesuje, ale z pewnością dodam do tego zestawu odbiornik GPS w celu wsparcia dla APRS-IS tracker ale i nie tylko - SVXreflector też powoli wspiera GPS na żywo.





SOFTWARE



Oczywiście sercem jest program SvxLink instalowany od podstaw zgodnie z opisem

Ponieważ karta dźwiękowa ReSpeaker 2mic HAT wymaga instalacji dedykowanych sterowników to oznacza tylko tyle że obraz może być użyty w sumie tylko na kompatybilnym zestawie sprzętowym, a to pokuło mnie do napisania na szybko dedykowanego dashboard.

Osobiście nie jestem miłosnikiem dashboard jako takiego na hotspot i generalnie opieram się na komunikatach jakie daje mi radio ale zawsze warto coś mieć , nie zawsze trzeba tego używac.

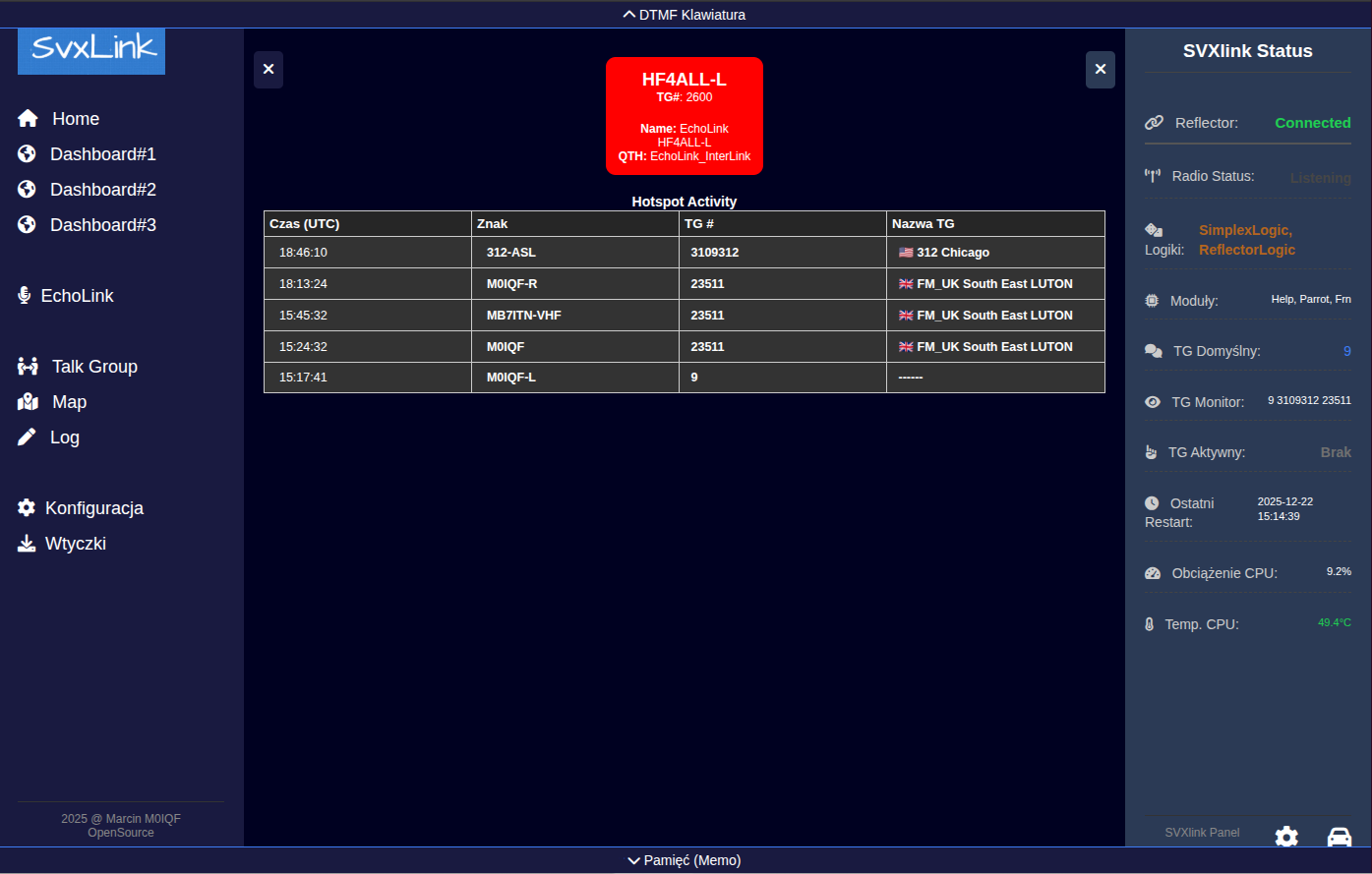

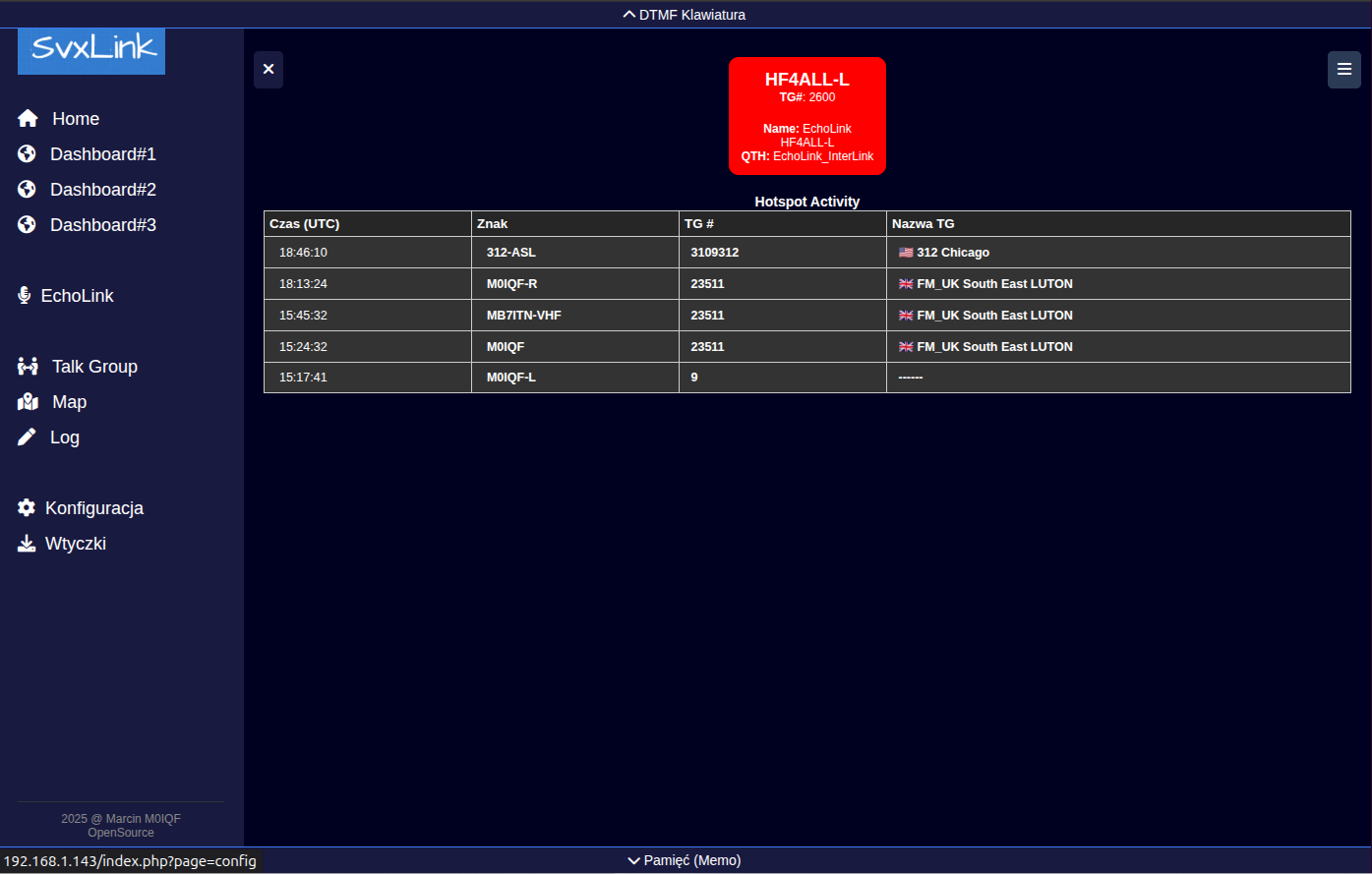

Dashboard jaki sobie do tego projektu napisałem miał głównie być prosty w odczycie i pozwalać wyswietlać to co chcemy w konfiguracji jaką chcemy co pozwoli na oszczędzanie zbednych procesów uruchomionych na RaspberryPi. Wiele elementów działa jeszcze w starej technologii "odpytywania" się czy coś się zmieniło ale docelowo wszystko bedzie oparte na WebSocket'ach co pozwoli na znaczne oszczedności w zużyciu CPU i tymsamym obniżenie temperatury całego RPI.

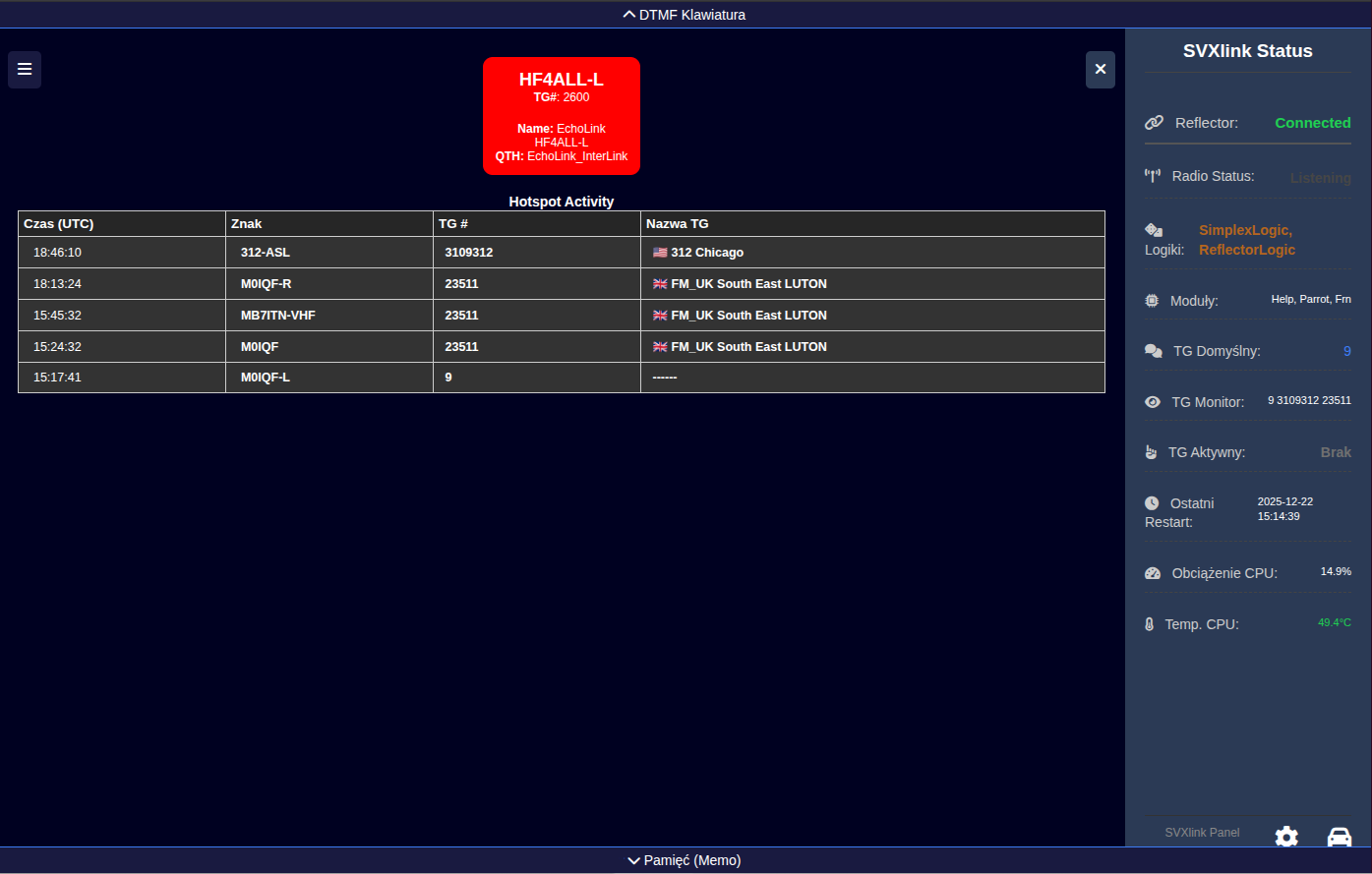

Boczne zakładki mozna sobie uruchamiać/wyświetlac dowolnie według potrzeb, a w momencie gdy nie są widoczne nie zjadają zasobów





Tak więc do pewnego stopnia mamy możliwośc personalizacji co i kiedy jest nam potrzebne





Mamy oczywiście zakładke z przyciskami "szybkiego wyboru", z pośród przycisków prędzej przez nas konfigurowanych



Jak widać zakładka pamieci jest możliwa do wyświetlenia  w dowolnej konfiguracji bocznych pasków

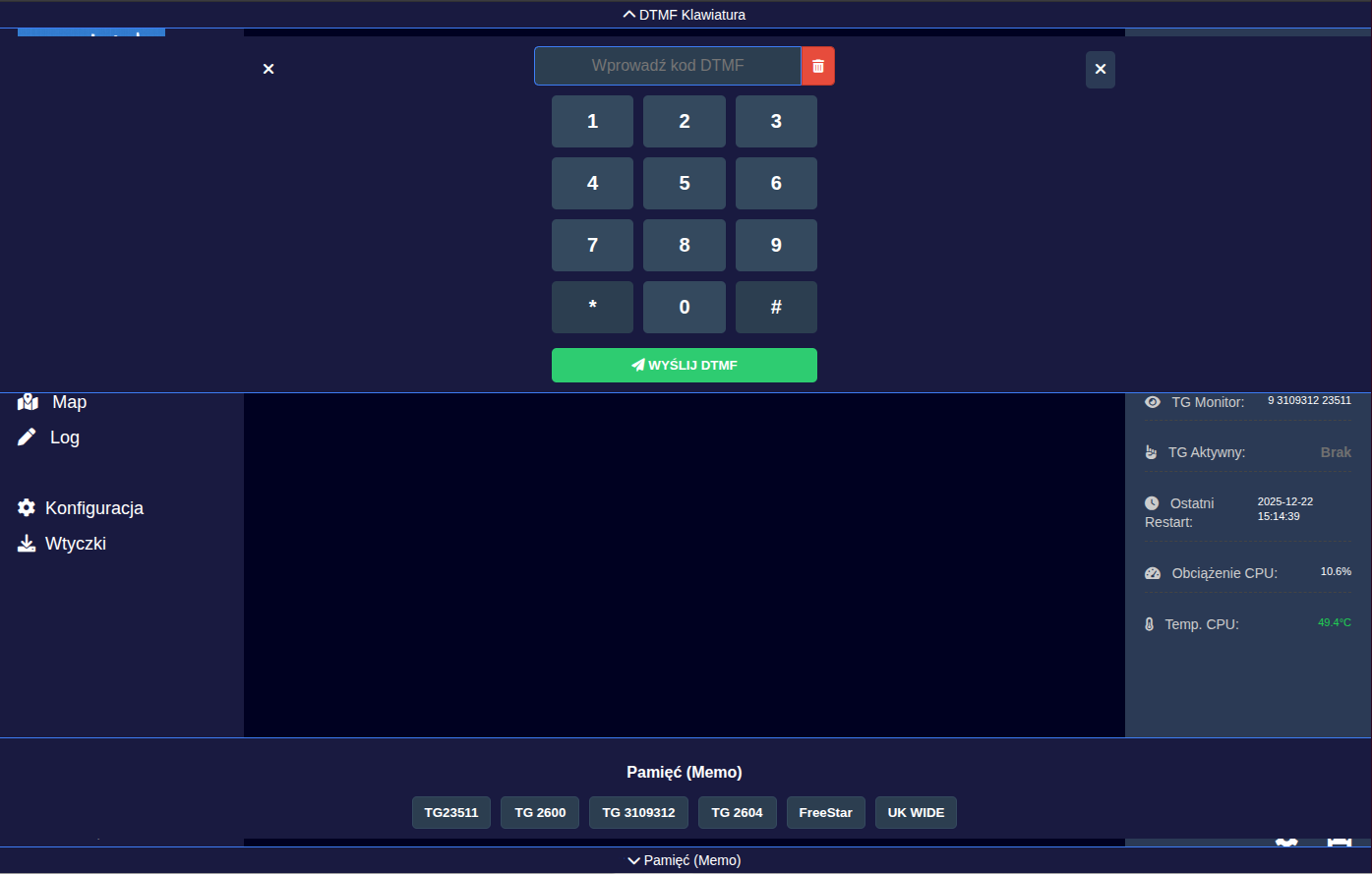

Mamy także wirtualną klawiaturę DTMF, w celu wydania komendy, lub wybrania grupy której nie mieliśmy predefiniownej w przyciskach pamieci.

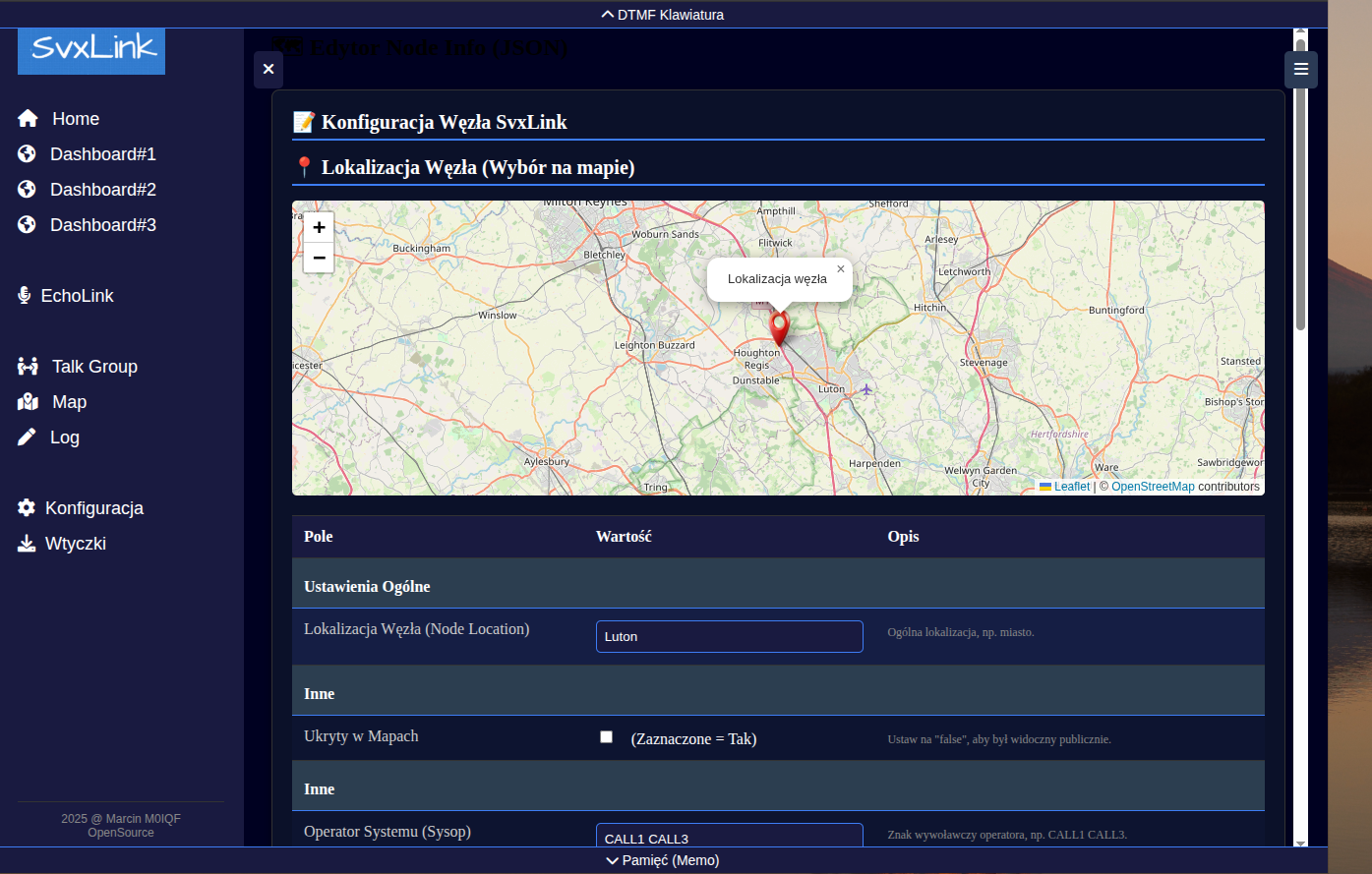

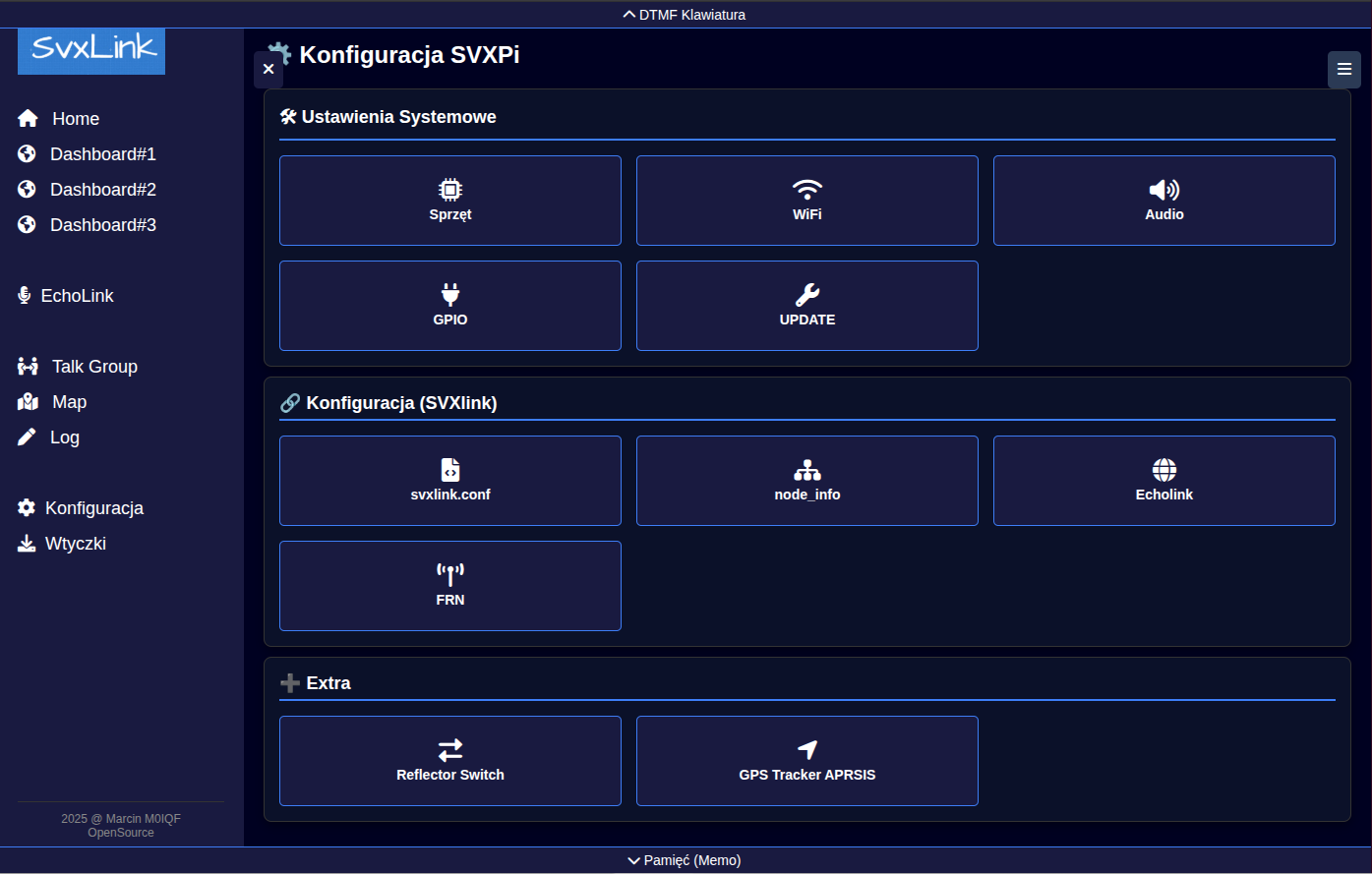

W standardzie jest dostepny prosty panek konfiguracji.

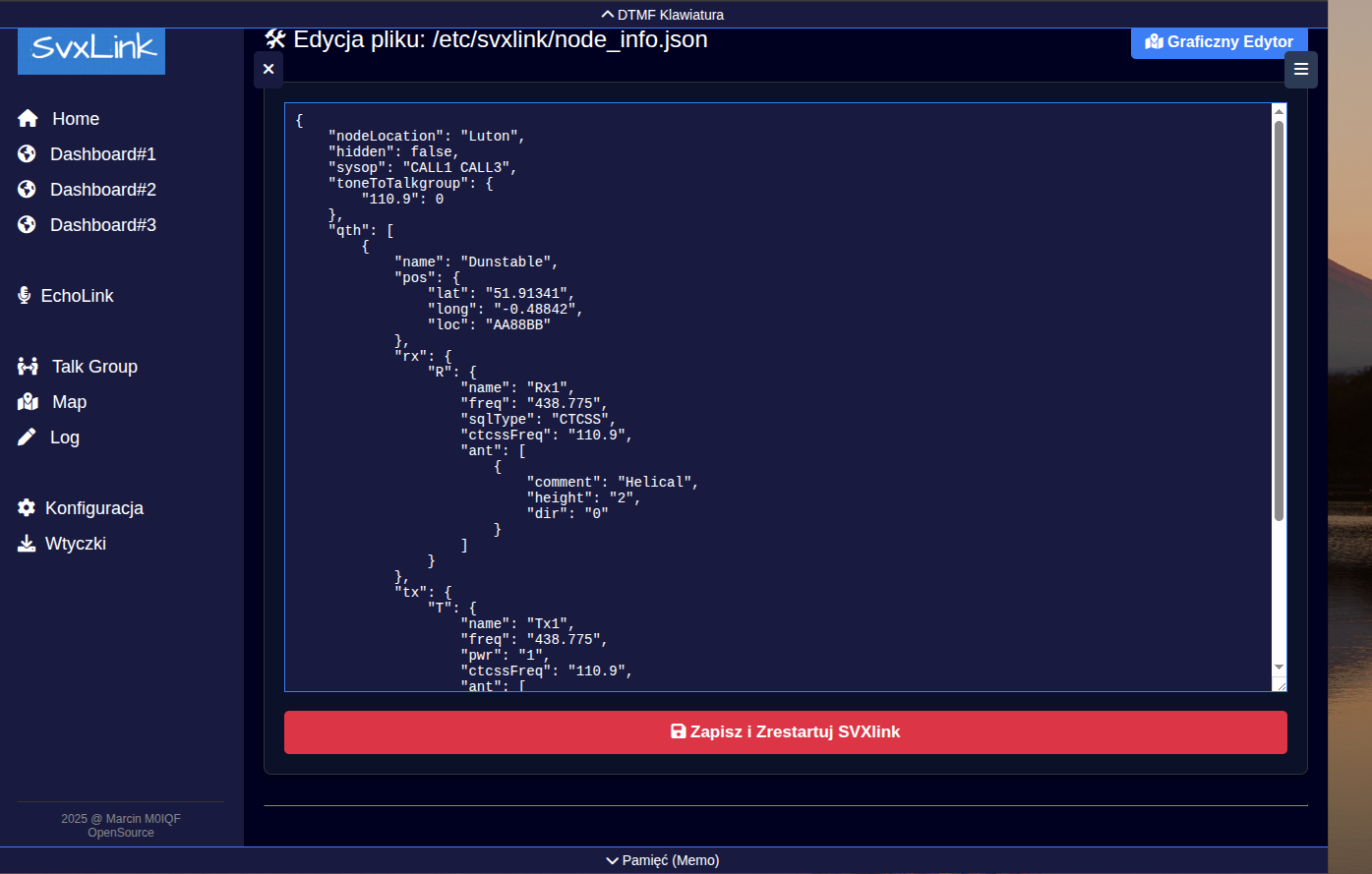

z możliwością edycji plików w formacie pliku





ale możliwe jest także





W 2026 roku wrócę do tego projektu w celu przeprowadzenia testów terenowych po dodaniu GPS.
