4 kanałowy wskaźnik poboru energii elektrycznej jest praktycznie tym samym co HomeAssistant - 1 kanałowy miernik energii lecz w tym przypadku pomiar jest dokonywany na 4 CT Clamp. Pomiar jest dokonywany poprzez przełączanie pomiędzy jednym z czterech kanałów , dokonania pomiaru i przełączeniu się na następny. Z tego powodu jest to nie płynny pomiar gdyż miernik musi przełączyć się 4 razy aby dokonać ponownie pomiaru na każdym z obwodów.



Kontrolerem jest ESP8266 i zasilany może być prądem 5V bezposrednio przez mini-USB lub prądem 12V przez dedykowane złącze.

Do poprawnej pracy wymagane jest posiadanie czterech CT Clamp które muszą być założone na odseparowaną ale odizolowaną linie / kabel dodatni L



Urządzenie zostało zaprogramowane przez ESPHome , i na stronie https://esphome.io/ znajdziecie więcej pomocy



Przykładowy kod:

substitutions:
  update_time: never
  disp_name: Ring
  ic1Volts: "240"

esphome:
  name: mainspower
  platform: ESP8266
  board: d1_mini

logger:
  level: DEBUG

# Enable Home Assistant API
api:
  encryption:
    key: ""
captive_portal:
web_server:
  port: 80
ota:
- platform: esphome
  password: ""
wifi:
  networks:
  - ssid:
    password:
  - ssid:
    password:

time:
  - platform: homeassistant
    id: homeassistant_time

#.......................................
#...Below script sets up PIN A and B ...
#......then tells CT# to update.........
#.......................................

interval:
  - interval: 15s
    then:
      - script.execute: readCTs
script:
  - id: readCTs
    then:
    # A	B  CT
    # 0	0  1
    # 1	0  3
    # 0	1  2
    # 1	1  4
    # setup for CT1 A=0 B=0 - ct1Amps
      - output.turn_off: pinA
      - output.turn_off: pinB
      - delay: 2s
      - component.update: ct1Amps
      - delay: 500ms
      - component.update: ct1Watts
      - delay: 500ms
    # setup for CT2 A=0 B=1 - ct2Amps
      - output.turn_off: pinA
      - output.turn_on: pinB
      - delay: 2s
      - component.update: ct2Amps
      - delay: 500ms
      - component.update: ct2Watts
      - delay: 500ms
    # setup for CT3 A=1 B=0 - ct3Amps
      - output.turn_on: pinA
      - output.turn_off: pinB
      - delay: 2s
      - component.update: ct3Amps
      - delay: 500ms
      - component.update: ct3Watts
      - delay: 500ms
    # setup for CT4 A=1 B=1 - ct4Amps
      - output.turn_on: pinA
      - output.turn_on: pinB
      - delay: 2s
      - component.update: ct4Amps
      - delay: 500ms
      - component.update: ct4Watts
      - delay: 500ms


switch:
  - platform: restart
    name: "Restart"

output:
  - platform: gpio
    pin: D1
    id: pinB
  - platform: gpio
    pin: D2
    id: pinA

sensor:
  - platform: wifi_signal
    name: "wifi_signal"
    update_interval: 1min
  - platform: uptime
    name: "uptime"
    id: Uptime
    update_interval: 1min

  - platform: adc
    pin: A0
    id: adc_sensor
#    attenuation: 11db #esp32 only


  - platform: ct_clamp
    sensor: adc_sensor
    name: ct1Amps
    id: ct1Amps
    unit_of_measurement: A
    accuracy_decimals: 5
    sample_duration: 200ms
    update_interval: ${update_time}
    filters:
      - calibrate_linear:
          # Measured value of 0 maps to 0A
#          - 0 -> 0
          - 0.0002 -> 0.00
          # Known load: 5.706A
          # Raw AC Value in logs: 0.011A
#          - 0.011 -> 5.700
#          - 0.00995 -> 3.8
          - 0.018 -> 12.5

  - platform: ct_clamp
    sensor: adc_sensor
    name: ct2Amps
    id: ct2Amps
    unit_of_measurement: A
    accuracy_decimals: 5
    sample_duration: 200ms
    update_interval: ${update_time}
    filters:
      - calibrate_linear:
          # Measured value of 0 maps to 0A
#          - 0 -> 0
          - 0.0001 -> 0.00
          # Known load: 5.706A
          # Raw AC Value in logs: 0.011A
#          - 0.011 -> 5.700
#          - 0.00995 -> 3.8
          - 0.018 -> 12.5


  - platform: ct_clamp
    sensor: adc_sensor
    name: ct3Amps
    id: ct3Amps
    unit_of_measurement: A
    accuracy_decimals: 5
    sample_duration: 200ms
    update_interval: ${update_time}
    filters:
      - calibrate_linear:
          # Measured value of 0 maps to 0A
          - 0.0001 -> 0.00
#          - 0.0002 -> 0.00
          # Known load: 5.706A
          # Raw AC Value in logs: 0.011A
#          - 0.011 -> 5.700
#          - 0.00995 -> 3.8
          - 0.018 -> 12.5

  - platform: ct_clamp
    sensor: adc_sensor
    name: ct4Amps
    id: ct4Amps
    unit_of_measurement: A
    accuracy_decimals: 5
    sample_duration: 200ms
    update_interval: ${update_time}
    filters:
      - calibrate_linear:
          # Measured value of 0 maps to 0A
#          - 0 -> 0
          - 0.0002 -> 0.00
          # Known load: 5.706A
          # Raw AC Value in logs: 0.011A
#          - 0.011 -> 5.700
#          - 0.00935 -> 3.8
          - 0.018 -> 12.5


#Watts per channel
  - platform: template
    name: ${disp_name} CT1 Watts
    id: ct1Watts
    lambda: return id(ct1Amps).state * ${ic1Volts};
    accuracy_decimals: 0
    unit_of_measurement: W
    icon: "mdi:flash-circle"
    update_interval: ${update_time}
  - platform: template
    name: ${disp_name} CT2 Watts
    id: ct2Watts
    lambda: return id(ct2Amps).state * ${ic1Volts};
    accuracy_decimals: 0
    unit_of_measurement: W
    icon: "mdi:flash-circle"
    update_interval: ${update_time}
  - platform: template
    name: ${disp_name} CT3 Watts
    id: ct3Watts
    lambda: return id(ct3Amps).state * ${ic1Volts};
    accuracy_decimals: 0
    unit_of_measurement: W
    icon: "mdi:flash-circle"
    update_interval: ${update_time}
  - platform: template
    name: ${disp_name} CT4 Watts
    id: ct4Watts
    lambda: return id(ct4Amps).state * ${ic1Volts};
    accuracy_decimals: 0
    unit_of_measurement: W
    icon: "mdi:flash-circle"
    update_interval: ${update_time}





#Total Amps
  - platform: template
    name: ${disp_name} Total Amps
    id: totalAmps
    # Edit below to add all 3 phases for total Amps
    lambda: return id(ct1Amps).state + id(ct2Amps).state + id(ct3Amps).state;
    accuracy_decimals: 2
    unit_of_measurement: A
    icon: "mdi:flash"
    update_interval: 15s
#Total Watts
  - platform: template
    name: ${disp_name} Total Watts
    id: totalWatts
    lambda: return id(totalAmps).state * ${ic1Volts};
    accuracy_decimals: 1
    unit_of_measurement: W
    icon: "mdi:flash-circle"
    update_interval: 15s
#kWh
  - platform: total_daily_energy
    name: ${disp_name} Total kWh
    power_id: totalWatts
    filters:
      - multiply: 0.001
    unit_of_measurement: kWh



Tak zaprogramowane urządzenie pozwala na dostęp do danych poprzez jego adres IP



a po integracji z Home Assistant uzyskujemy dostęp do tych samych danych.



Integracja z Home Assistant pozwala na tworzenie "kafelków" do monitorowania wskazań, ale otwiera także drogę do dalszej automatyzacji.

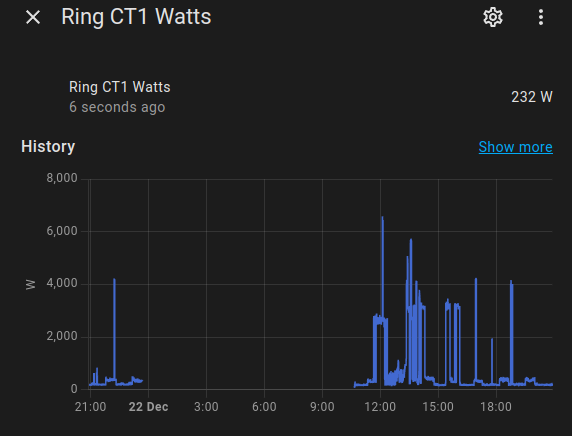

Jedną z fajnych opcji jest pogląd na dane historyczne







Urządzenie możemy włożyć do obudowy wydrukowanej na drukarce 3D i zamocować w bezpiecznym miejscu.



UWAGA !!! Urządzenie ( CT Clamp )  wymaga fizycznego dostępu do kabla  L bez konieczności jego rozłączania, niemniej nie będzie działać przy założeniu na cały przewód, przykładowo przedłużacz.

Osobiście mam zainstalowane jest w rozdzielni - dlatego jest to rozwiązanie dla ludzi mogących i wiedzących jak postępować z przewodami energetycznymi.
