Jakiś czas temu kolega Robert SQ4RD udostępnił na swoim GitHubie pliki projektu hotspota nakładki na Raspberry Pi, która nie wymaga lutowania przewodów do portu USB. Pomysł zrodził się po stworzeniu pierwszego układu PiHOT2_Retro - RaspberryPi svxlink, - ReSpeaker, którego budowa była co prawda możliwa, ale dość problematyczna.
Podczas jednej z rozmów poprosiłem Roberta o sprawdzenie, czy da się wykorzystać moduł WM8960. W przeciwieństwie do popularnego CM108 nie wymaga on magistrali USB i lutowania kabli bezpośrednio do portu. Układ WM8960 znajduje się na karcie audio ReSpeaker nie posiada ona wprawdzie fabrycznego wejścia MIC IN ani LINE IN, co wymagało odrobiny „rzeźbienia”, ale rozwiązanie to działa bez zarzutu.
Dzięki zaangażowaniu Roberta udało się stworzyć nakładkę w pełni współpracującą z obrazem PiHOT, a sam hotspot zachował rozmiary klasycznego Pi-Stara.
Porównanie konstrukcji:
-

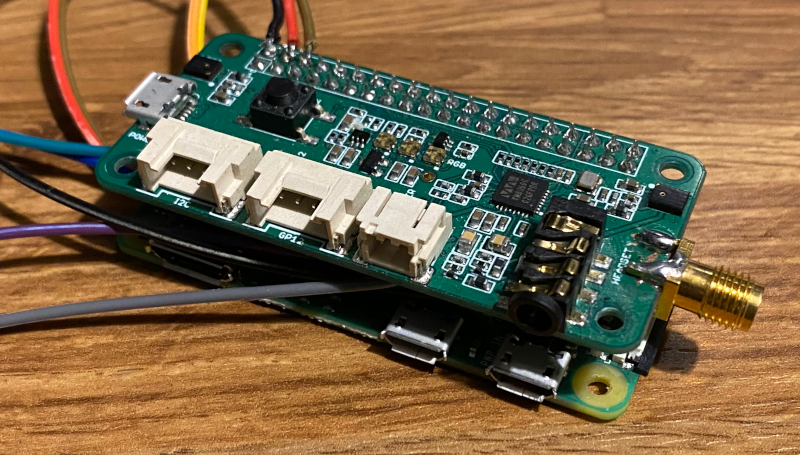

Pierwszy prototyp na bazie WM8960 (ReSpeaker) + moduł SA818S-CE
-
Gotowe dzieło Roberta SQ4RD.

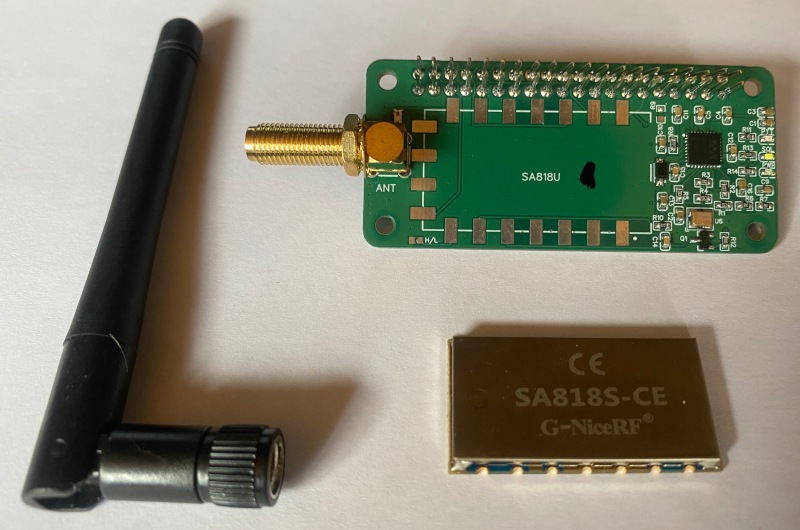

Z tego co wiem, na terenie Wielkiej Brytanii działają obecnie trzy takie egzemplarze — powstałe dzięki wsparciu Roberta SQ4RD oraz Mariana G0MMM. Na własną prośbę otrzymałem wersję bez modułu radiowego, ponieważ zależało mi na wlutowaniu SA818S-CE. Moduł ten oferuje dwukierunkową komunikację, co pozwala na odczytywanie jego aktualnych ustawień.
Dzięki tej modyfikacji urządzenie jest w pełni kompatybilne z wersją PiHOT2_v1.05_ReSpeaker + SA818S-CE.
Wielkie podziękowania dla Roberta SQ4RD za poświęcony czas oraz środki finansowe włożone w realizację tego projektu.
Pliki projektu znajdziecie na GitHubie autora:
