PiHOT2_RETRO-Touchscreen to taka jednorazowa wariacja powstała tylko w jednym egzemplażu na zamówienie kolego Mariana G0MMM, który zostawił mi taki hardware do zbudowania bazy na gateway.

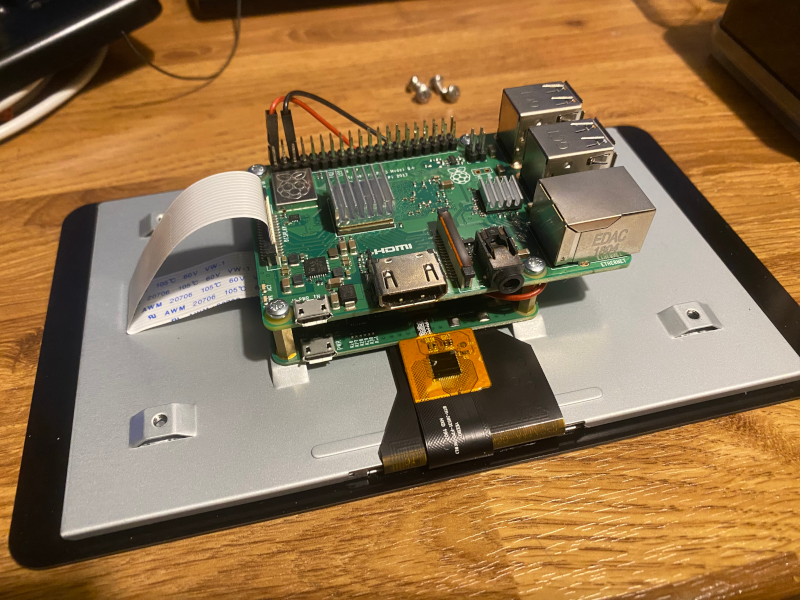

Tak więc mamy RaspberryPi 3B+ z ekranem dotykowym 7" o rozdzielczości 800x480px podłaczanym za pośrednictwem złącza DS1 ( DISPLAY serial )

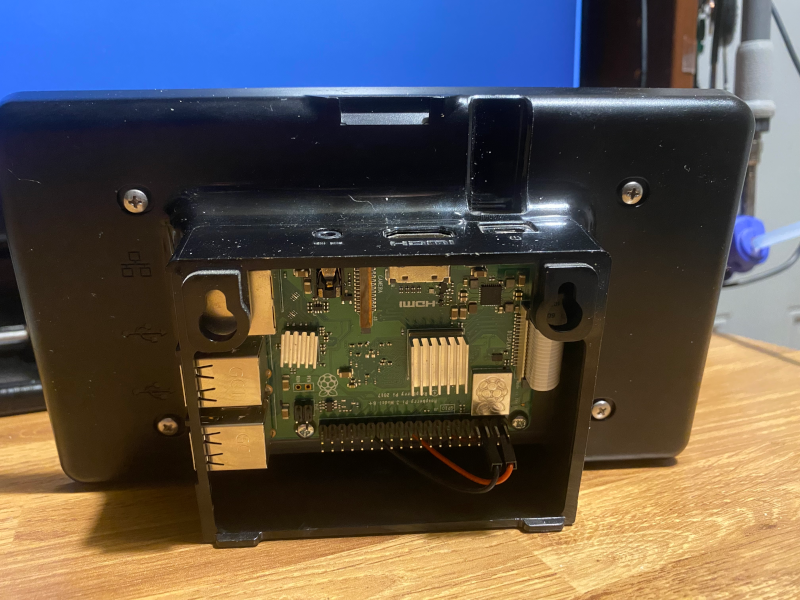

Wszystko jest w obudowie stojacej co może ułatwiać przyszłe użytkowanie





Niestety sa też mankamenty, taki montaż powoduje że nie dość że RaspberryPi 3B+ sam z siebie ma tendencję do grzenia się to jeszcze samo podświetlenie ekranu dodaje swoje - tak wiec tu się nie obejdzie bez aktywnego chłodzenia.

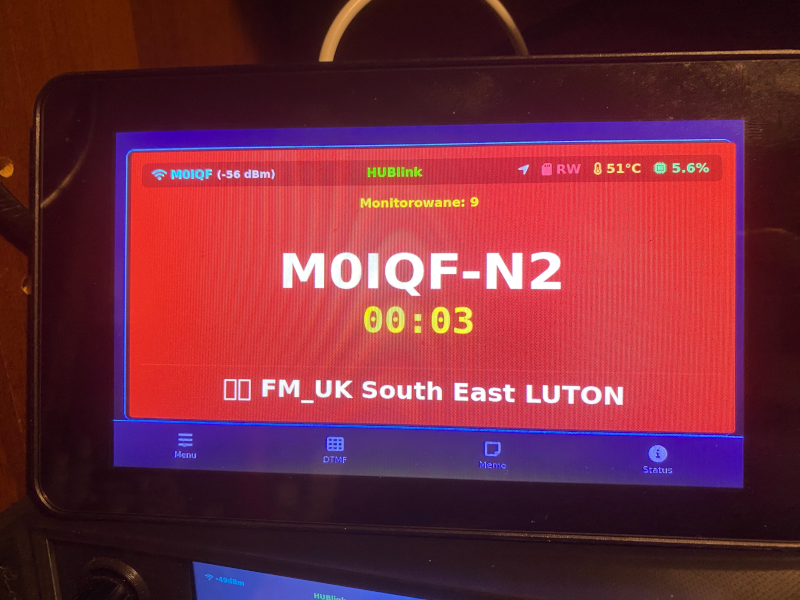

PiHOT został wzbogacony i mikro środowisko graficzne aby w trybie KIOSK mógł wyświetlić w pełnym ekranie lokalną wstronę dashboard, który w niewielu miejcach został zmodyfikowany aby dopasować go delikatnie do rozdzielczości ekranu.

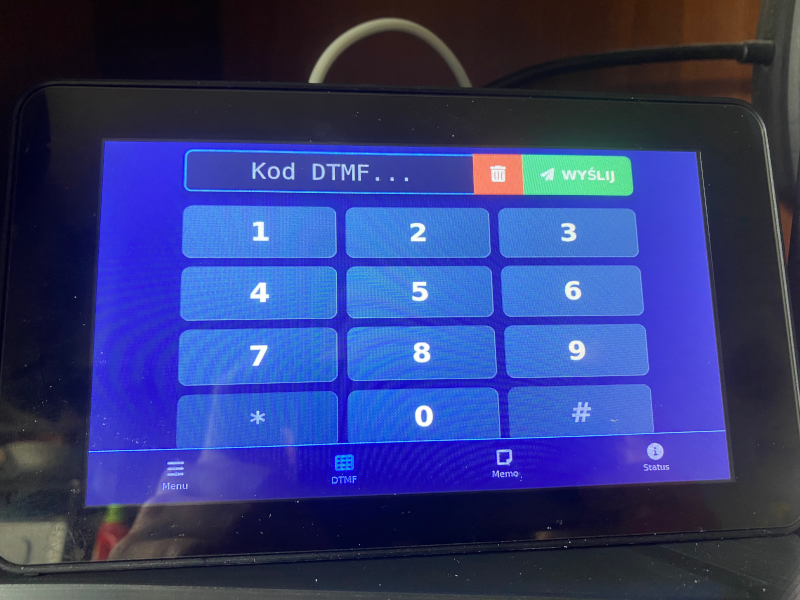

Dopasowana zostałą klawiatura DTMF

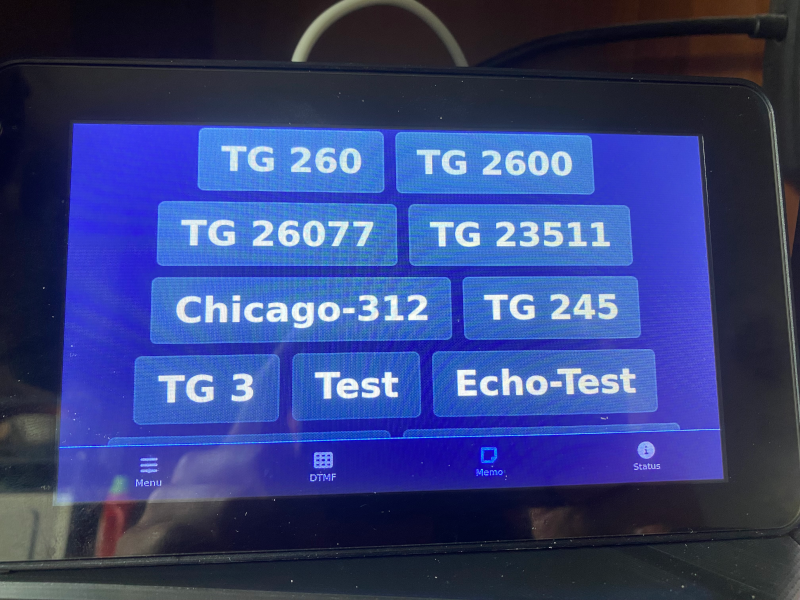

oraz przyciski szybkiego wyboru

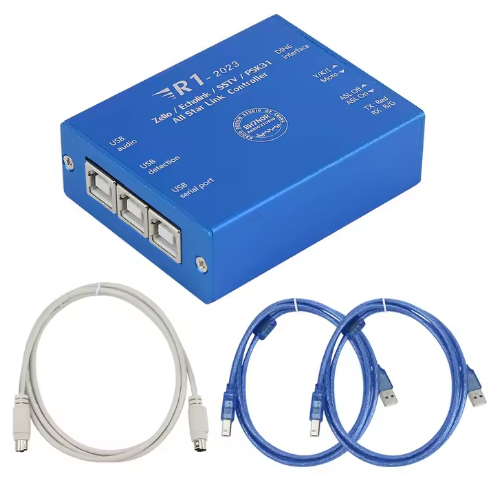

Cały ten zestaw będzie docelowo połączony z radiem Motorola za pośrednictwem takiego interfejsu. Ale bez problemu będzie też współpracował z dowolnym na bazie CM108 czy GPIO

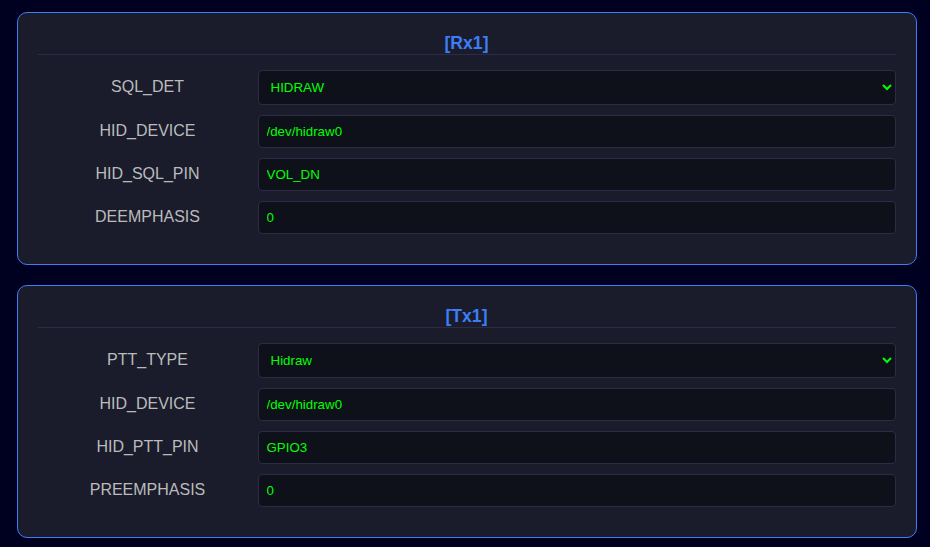

Sterowanie radiem odbywa się za pośrednictwem sterownik HIDRAW

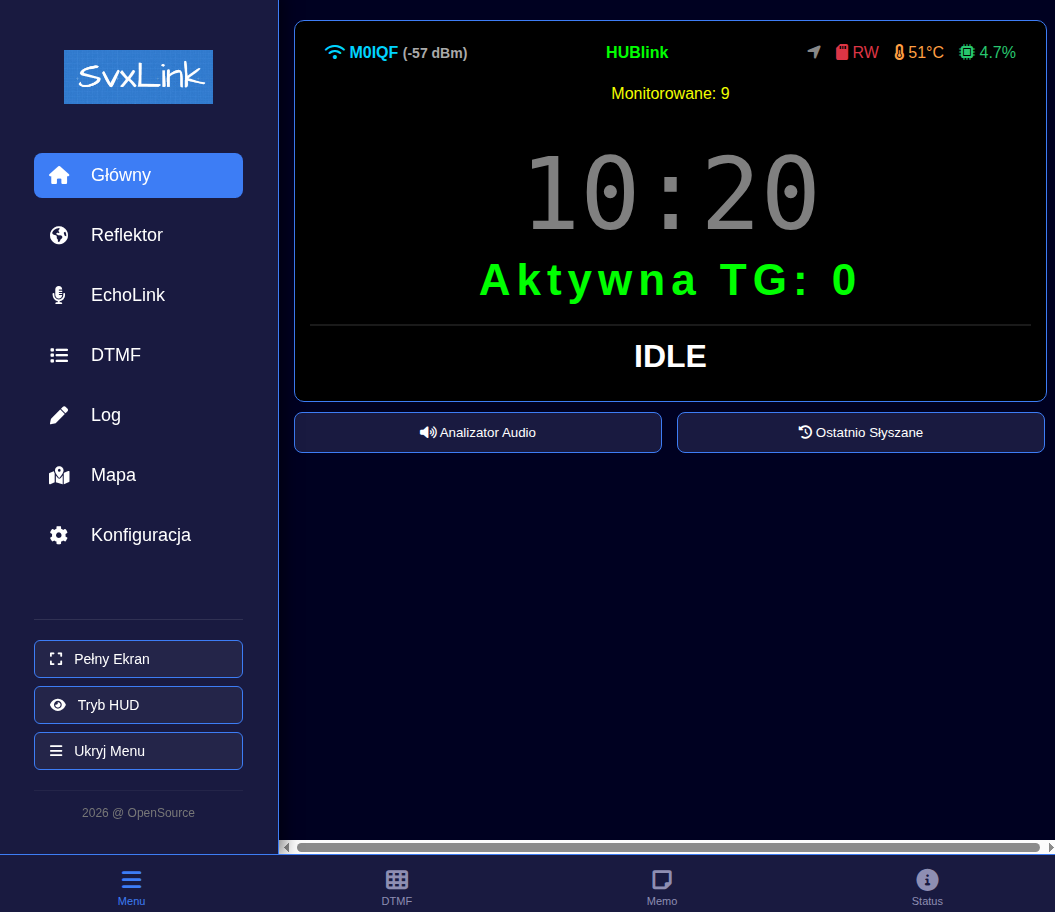

Należy też wspomnieć że wersja Touchscreen zachowała w pełni sprawny dashboard dostepny z poziomu przegladarki















Tu zostawiam link do pierwszej prezentacji VIDEO  https://www.youtube.com/watch?v=mptCjGl0-Rs

A tu zostawiam Link do pobrania obrazu, jeśli ktos ma chęć się tym pobawić i rozwijać ten projekt   https://d4a.uk/index.php/pobieranie/category/1-raspberrypi?download=88:pihot2-retro-touchscreen
