SvxPi_Qhs w wersji RaspberryPi ukryty w stacji dokującej do kolejny wariant który wynika z konkretnej potrzeby. Potrzeba było aby Quansheng i RaspberryPi z tego samego źródła posiadały zasilanie przy jednoczesnym zagwarantowaniu że radio będzie miało cały czas baterię w pełni naładowaną. Kluczowe było trojakie zastosowanie tego hotspot, praca w domu z zasilania 230V, praca w samochodzie z zasilania 5V ( USB-C w radiu ) oraz praca w trybie przenośnym czyli całość jest zasilania z baterii radia ( czas pracy około 4-5 godzin ).  RaspberryPi został wyposażony w miernik poziomu baterii radia który pozwala na głosowe otrzymanie informacji o stanie baterii oraz automatyczne wyłączenie się w przypadku niskiego poziomu w celu ochrony baterii i sieci svxreflector przez nieporządanymi wzbudzeniami lub zablokowaniu się PTT w kierunku serwera.

Opcjonalnie podłączany jest według potrzeby i zastosowania odbiornik GPS oraz ekran OLED 2" informujący o stanie svx i hotspota.



 Samo projekt jest oparty w całości na konstrukcji NAJtańszy hotspot svxlink oraz SvxPi_Qhs + GPS .   Ten konkretny model jest budowany na potrzeby wyjazdu / podróży autem do Polski. Hotspot ten będzie ukryty w bagażniku i będzie pracował z mocą 20mW z opcją ( na miejscu w Polsce ) podłączenia małej zewnętrznej anteny i zwiększenia mocy. Hotspot będzie podczas podróży zasilany z 5V za pośrednictwem złącza USB-C, a po dotarciu do celu przejdzie na zasilanie 240V.

Z pewnością tak podróż będzie niezłym poligonem doświadczalnym



Założenia:

- Zasilanie z 240V.

- Zasilanie z 5V ( USB-C )

- Praca na baterii.

- SvxLink-menu - zestaw komend DTMF pozwalających uruchamiać na życzenie usług. Zabieg ten ma na celu uruchomienie hotspota w bardzo prostej wersji, a następnie uruchomienie tych modułów jakie posiadamy, lub są nam obecnie potrzebne.

- Moduł GPS i aktywacja APRS-IS znacznika za pośrednictwem DTMF.

- Dashboard www uruchamiany na życzenie za pośrednictwem DTMF.

- Dodatkowy wyświetlacz ( 1.8" TFT_LCD ) uruchamiany na życzenie za pośrednictwem DTMF

- Możliwość zmiany połączenia naszego hotspot, pomiędzy 4 pre-definiowane svx reflektory. Przykładowo u mnie będzie to wyglądać tak że na żądanie będę mógł połączyć się z HUBlink, svxlink.uk, MiniLink Polska czy FM Poland. Zmiana reflektora będzie się odbywać za pośrednictwem komend DTMF.

- Możliwość wyłączenia lub zrestartowania hotspot za pośrednictwem DTMF.

- Raportowanie na życzenie głosowo adresu IP jaki ma obecnie hotspot -  kod źródłowy pochodzący z obrazu FM POLAND

- Raportowanie na życzenie głosowo napięcia baterii - dzięki implementacji INA219

- Alerty głosowe w przypadku niskiego stanu baterii

- Awaryjne wyłączenie RaspberryPi przy niskim poziomie baterii w celu ochrony przed rozładowaniem, ale i zapobieganiu także przed potencjalną niestabilną praca i niechcianymi zawieszeniu się PTT/COS

- Planowane jest także aby hotspot w przypadku nie znalezienia sieci WiFi wystawiał własny WiFi Hotspot który pozwoli Nam na dopisanie nowej sieci do pamięci SvxPi_Qhs.

- Zdalny dostęp za pośrednictwem ZeroTier.



Generalnie założenie jest takie aby RaspberryPi uruchamiał się w bardzo prostej konfiguracji czyli obsługując TYLKO svxlink, wszystkie dodatkowe opcje takie jak GPS, screen, dashboard, APRS-IS tracker i kilka innych wodotrysków uruchamianych było na wyraźne polecenie operatora.

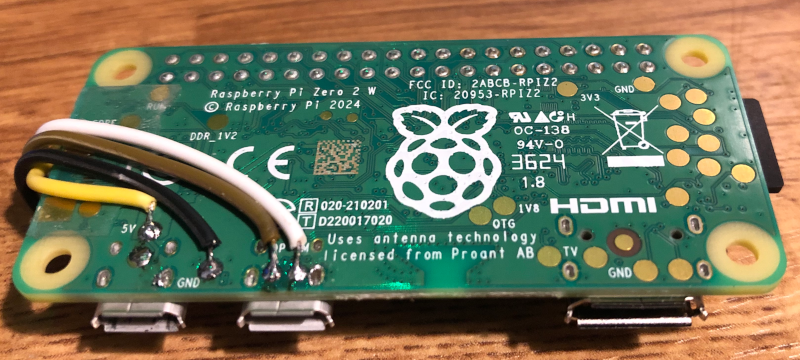

RaspberryPi 0W2

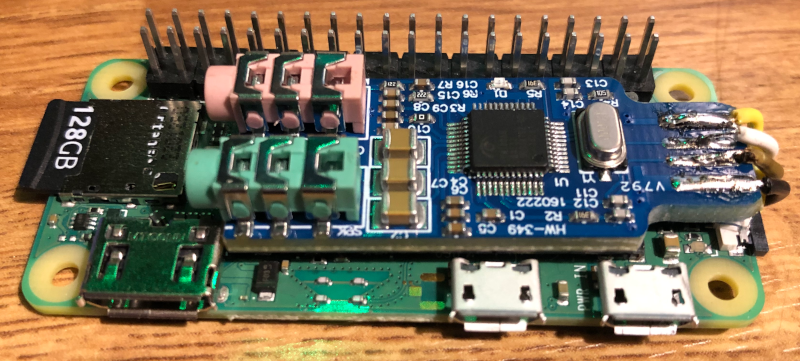

w połączeniu z kartą CM108

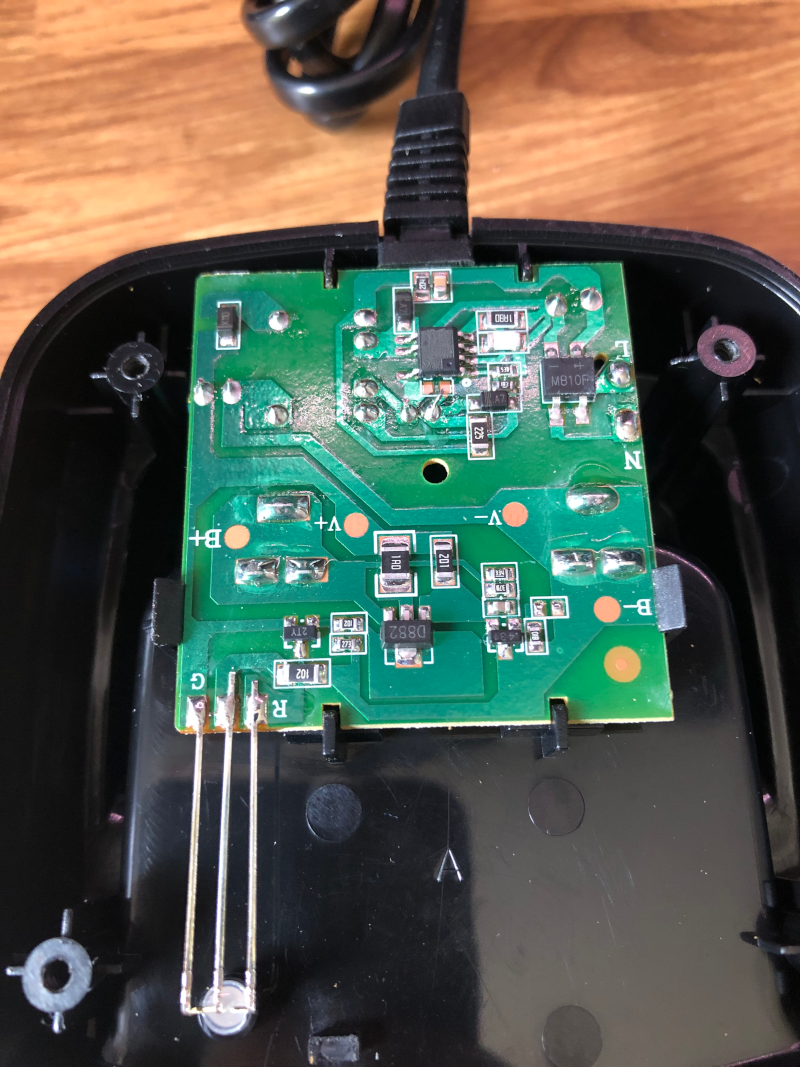

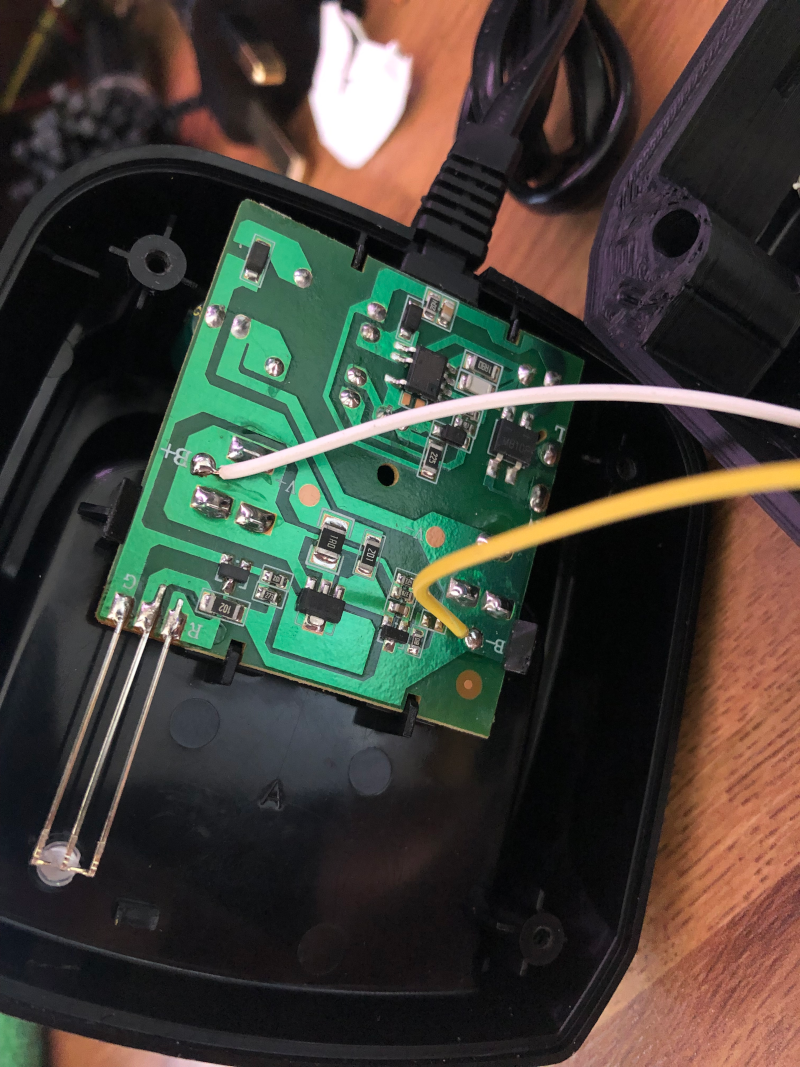

Na potrzeby zasilania RaspberryPi będącego ukrytym w stacji dokującej użyłem złącz B+ oraz B- prowadzących do baterii radiotelefonu.



Pobranie zasilania z tego punktu pozwala na uzyskanie zasilania podczas gdy bateria jest ładowana, ale jednocześnie pozwala to na pracę z samej baterii radiotelefonu (3-5 godzin w zależności od mocy nadajnika i jak często nadajnik pracuje.

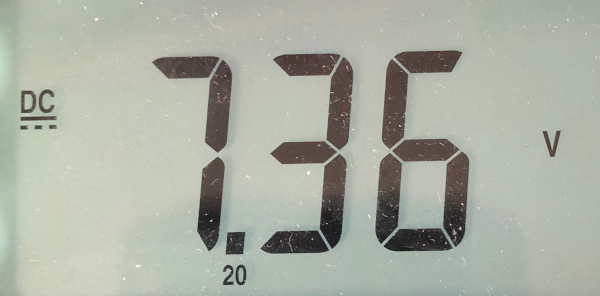

Na złączu baterii jets napięcie baterii lub ładowania i wynosi ono około 8V.

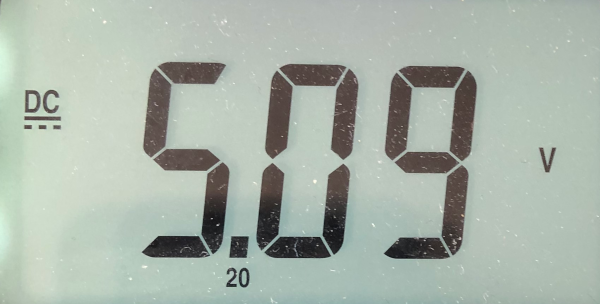

Dzięki użyciu przetwornicy DC-DC z płynną regulacją napięcia wyjściowego pozwoliło mi na uzyskanie napięcia 5.1V którym zasilam RaspberryPi.

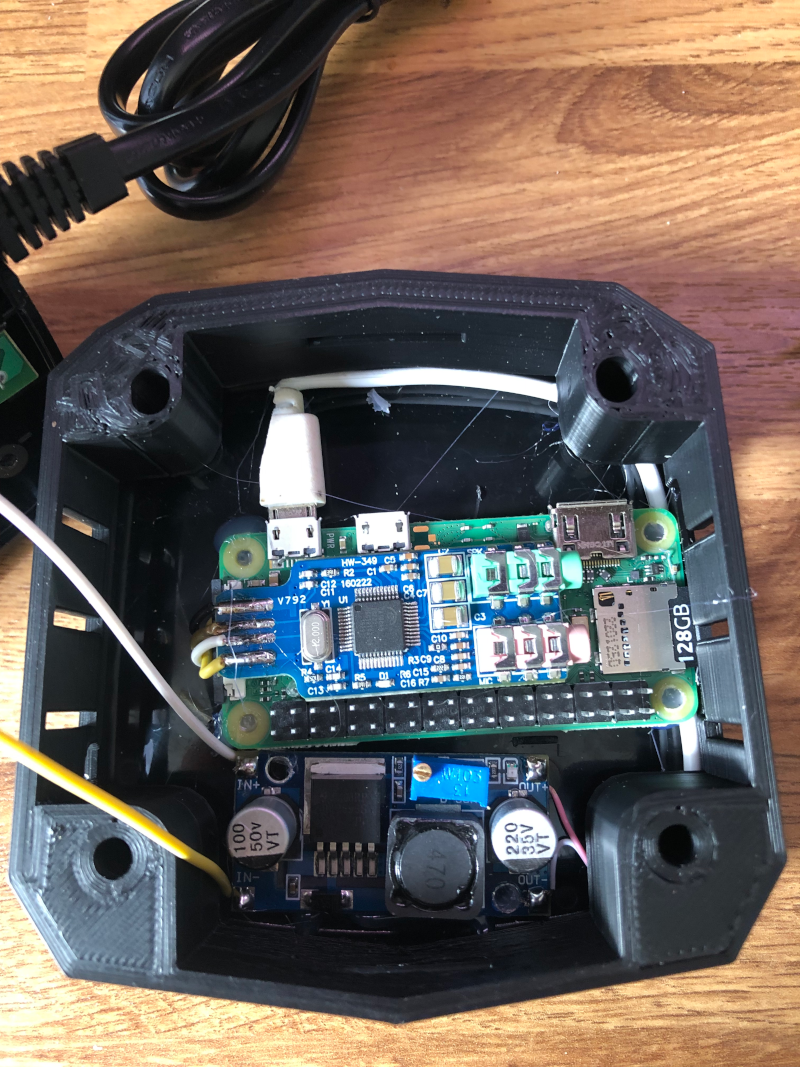

Wszystko ładnie upakowane w obudowę czeka już tylko na podłączenie radia.





Prezentowany na tym zdjęciu model jest obecnie testowany przez kolegę Ryszarda M0WHP jako wersja hotspot głównie o przeznaczeniu stacjonarnym z mocą 25-125mW

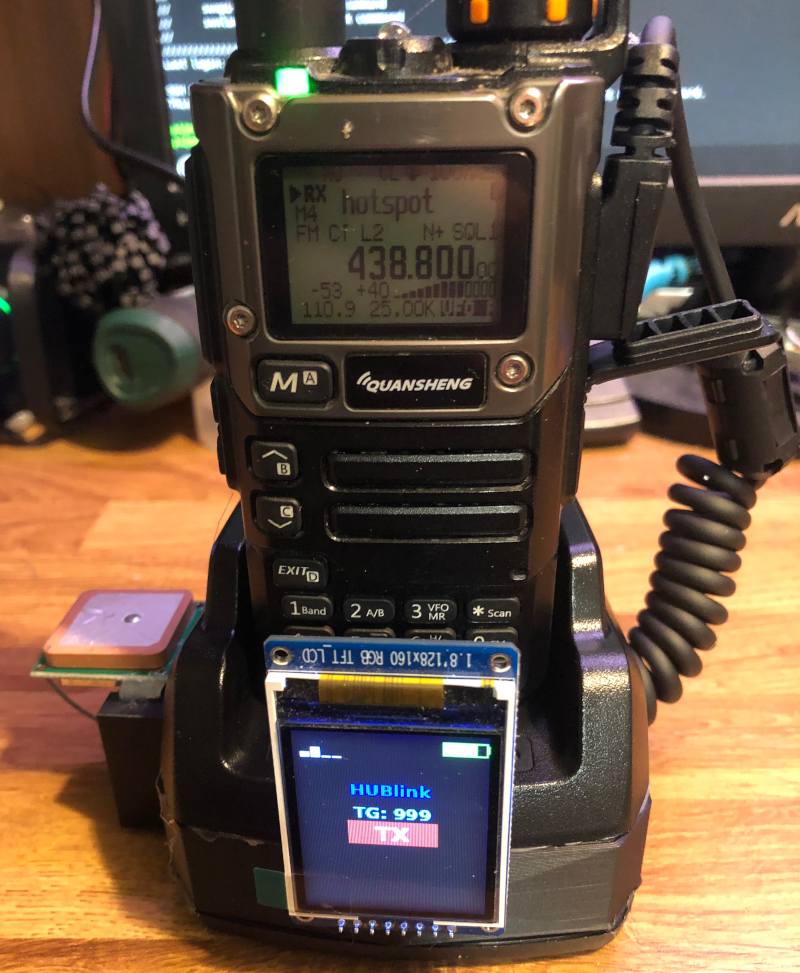

A tak wygląda robocza wersja SvxPi_Qhs opisywanego w tym artykule.







SvxLink -menu będzie mocno jeszcze aktualizowany - opisy i przykłady będą tu dostępne za jakiś czas.



Moduł GPS



Niedługo będzie tu więcej , ale już znaczna cześć została opisana SvxPi_Qhs + GPS
