Firmware Meshtastic od jakiegoś czasu udostępnia możliwość pracy jako "licencjonowany operator". Raczej na 868MHz trudno o to w europie prędzej 1200MHz, ale LoRa urządzenia na pasmo 433MHz mogą być z powodzeniem używane przez krótkofalowców.
Po przełączeniu w tryb "HAM RADIO" zmieniają się ustawienia oprogramowania. Pierwsze co to konieczność używania własnego znaku, oraz ustawia się beacon indentyfikujący naszą stację co 10 minut. Wyłącza się szyfrowanie oraz wyłączają się limity dudycycle na nadajniku i co ważne można pracować z maksymalną mocą jaką oferuje nasz LoRa moduł.
Ponieważ Meshtastic w domyśle pracuje na LONG RANGE - FAST szerokości pasma 250KHz to nie ma na to miejsca w UK band planie dla pasma 70cm. Ale nic nie stoi na przeszkodzie aby przełaczyć się na LONG RANGE - SLOW i mamy 125kHz dokładnie jak LoRa APRS i można takie urządzenie ustawić na pracę z częstotliwością 439.9125 MHz.
Meshtastic jest czymś czego jeszcze nie znam dlatego podzielę się tylko moim podejściem do tematu technikaliów "Czy meshtastic może być dla krótkofalowców". To co napisałem poniżej to moja konfiguracja testowa która w założeniu miała doprowadzić do poprawnej pracy spełniającej wymogi bandplanu. Nie opisuje jak pracować za pomocą serwera MQTT lub jak używać LoRa, skupiam się jedynie na tym jak ustawić aby była legalna na 70cm dla krótkofalowców w UK.
Pierwszym i podstawowym zagadnieniem jakie mnie nurtowało to kwestia możliwości pracy na częstotliwości 439.9125MHz - to chyba jedyna częstotliwość na której Lora może pracować w UK. Dostępny jest wycinek pasma pozwalający na pracę szerokością pasma 125kHz
Wychodzę z założenia że skoro chcę posługiwać się znakiem to obligatoryjnie powinienem przestrzegać obowiązującego bandplanu, oczywiście nie wszyscy się z tym zgodzą. Dlatego poprzez modyfikację domyślnej konfiguracji doprowadziłem do sytuacji jak na zdjęciu. LoRa APRS system i Meshtastic pracują na tej samej częstotliwości, aczkolwiek te dwa systemy nie rozumieją się na wzajem i nie rozmawiają ze sobą.
Oto przykład mojej konfiguracji LoRa Meshtastic która doprowadziła do możliwości pracy w trybie HAM RADIO Operator oraz połączenie z serwerem MQTT. Przykład ten nie jest poradnikiem i nie jestem do końca pewny czy to jest poprawne, nadal to testuje.
Urządzenie testowe to LILYGO T3 v1.6.1
Meshtastic początkowo łączy się poprzez bluetooth, lecz docelowo ustawiłem połączenie WiFi. Komunikacja poprzez sieć WiFi jest możliwa z urządzeń z systemem android, iPhone tego nie wspiera.

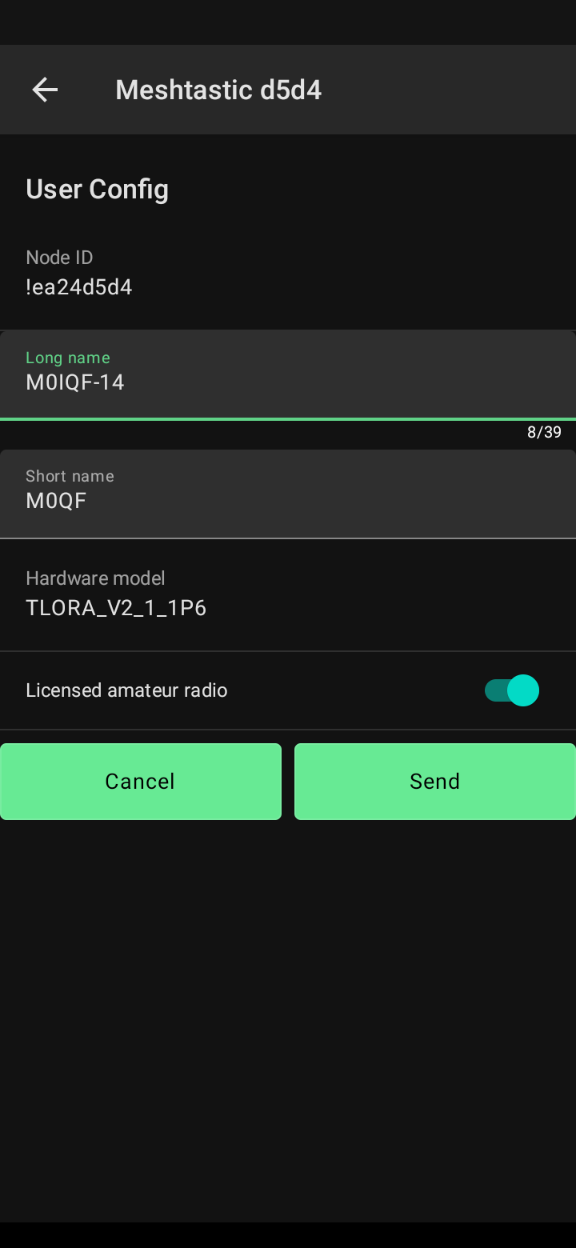

Przechodząc do konfiguracji urządzenia pierwsze co zrobiłem zmianę Long Name na znak krótkofalarski, Short Name generuje się automatycznie, oraz włączenie opcji Licensed amateur radio. Zapisujemy ustawienia i czekamy aż LoRa uruchomi się ponownie
Kolejnym etapem było zmniejszenie szerokości pasma z 250kHz na 125kHz. możemy to uczynić najprościej poprzez zmianę parametru Modem preset z LONG_FAST na LONG_SLOW
Następnie podniosłem limit mocy TX power z 12 na 20dBm, oraz włączyłem opcję Override Dudy Cycle. Na końcu tego menu mamy opcje Override frequency gdzie wpisałem 439.9125 MHz
Pamietajmy aby opcja Ignore MQTT była wyłączona - przyda to się przy uruchomieniu połączenia z serwerem MQTT.
Po dokonaniu zmiany częstotliwości i szerokości pasma na 125kHz , nasz konfiguracja formalnie spełnia wymogi dopuszczenia do pracy jako krótkofalowiec w UK. Ja jeszcze włączam wysyłanie danych geolokalizacyjnych, które mógłbym udostępniać z telefonu ale wole wpisać to na sztywno. W tym celu włączam opcję Use fixed position i wypełniam rubryki poniżej.
LoRa przy takiej konfiguracji już nadaje i stara się o komunikację z innymi stacjami w jej zasięgu. Niestety to jedyna stacja w okolicy z takimi ustawieniami, ale i w sumie z tego co udało mi się odebrać z serwera MQTT to stacji na 70cm w UK z włączonym trybem HAM RADIO jest bardzo niewiele.
Tak uruchomiona stacja będzie moim materiałem do eksperymentów i nauki zrozumienia sieci meshtastic, gdyż nie miałem z nią doczynienia prędzej i zagadnienie wymaga zagłębienia się.
W tym celu uruchomiona została jeszcze jedna testowa stacja pod innym znakiem i bawimy się w trybie lokalnym po RF tylko.
Połączenie z internetem poprzez serwer MQTT meshtastic. Nie wiem i nie rozumiem jeszcze zasady działania tego rozwiązania ale podzielę się tylko moimi obserwacjami. W celu włączenia usługi należy włączyć MQTT enable oraz upernić się że mamy włączoną opcję Encryption enable
Tak uruchomiony node Meshtastic prawie jest gotowy do pracy. Niestety zauważyłem kilka niedociągnięć w konfiguracji. Konfigurowanie poprzez iPhone wydaje się być bardziej zautomatyzowane i przykładowo zmiana trybu pracy na HAM RADIO z automatu wszędzie nanosi zmiany. Android jakby trochę więcej wymaga od nas i przykładowo w ustawieniach Channels nadal pozostawia jakiś klucz szyfrowania. Dlatego warto wszystko sprawdzić kilka razy, i wykasować klucz oraz w przypadku uruchomionego MQTT warto właczyć Uplink/Downlink enable.
Generalnie finał takiej konfiguracji jest takiż że odbieramy za pośrednictwem MQTT informacje o innych stacjach z włączonym trybem HAM Radio.
Motywem przewodnim było sprawdzenie czy MASHTASTIC może, a jeśli tak to jak pracuje w trybie HAM RADIO.
Gateway M0IQF-14 ( Meshtastic ) będzie uruchomiony i testowany przez jakiś czas równolegle z M0IQF-10 , M0IQF-13 ( LoRa APRS ). Zestaw jest wyposażony w antenę 1/2 fali i moc ustawioną na 100mW
