Pomysł na zabawę w LoRa był już dawno temu, lecz nigdy nie dotykałem tego tematu, bo albo nie miałem ku temu czasu, albo nie bardzo widziałem zastosowanie dla siebie. Temat wrócił ponownie dzięki kolegom z PAAROS - https://paaros.com/lora-based-aprs-igates-in-chicagoland/

Ktoś może się zapytać dlaczego Dunstable a nie Luton ? - ponieważ większa część zasięgu jest na terenie Dunstable, a gdybym napisał że Luton to ktoś mylnie by szukał zasięgu na wchód od autostrady M1.

Pierwsze informacje wyczytane były takie że jest pewna grupa urządzeń wspieranych przez kilku autorów "wsadów" do nich. Pierwsze poszukiwania na szybko na Amazon i wszystko co przydatne jest wyprzedane. Poszukiwania przeniosły się na inne portale aż klasycznie wylądowałem na AliExpress.



Zakupy



Heltec Wireless Tracker



Heltec Wireless Stick V3



ESP32 DIY + Ra-02

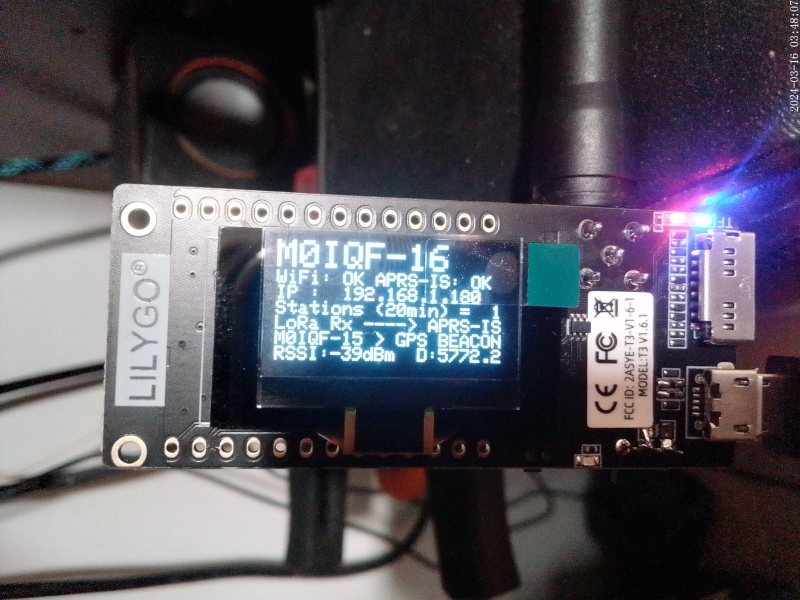

LILYGO T3 V1.6.1







Potem się okazało że z uruchomieniem Heltec Wireless Tracker - LoRa APRS Tracker poratował mnie wsadem kolega z PAAROS, a do urządzenia Heltec Wireless Stick - LoRa APRS iGate musiałem sam na własną rękę adaptować wsad https://github.com/richonguzman/LoRa_APRS_iGate







PLANOWANIE TOPOLOGII

Na poczatkowym etapie chciałem sprawdzić potencjalnie zasieg jaki ja moge wygenerować.  W tym celu z pomocą przyszły generatory zasięgu.



Realia trochę potwierdzają tą optymistyczną teorię



Wiedząc iż mieszkam na dnie "krateru" otoczony albo wzniesieniami, albo autostradą na wysokosci 2-3 pietra, przy obecnej możliwości istalacji anteny tylko na strychu co powoduje iż na starcie antena jest poniżej linii dachów okolicznych budynków

zmuszony jestem do pracy jako SINGLE Igate, i potencjalne kolejne urządzenia bedą pracowały jako iGate. Nie przewiduje urządzeń pracujących w trybie DIGIPEATER ponieważ ten tryb pracy, generuje niepotrzebny ruch.

Mam dwie lokalizacje na oku, jedna wymaga zasilania solarnego a druga już ma przygotowany kabel zasilający, i wszystkie z nich będą miały dostęp do internetu, tak więc nie ma sensu retransmitować ramek skoro zostały one już dodane do APRS-IS via iGate.



Dwie stacje uruchomione i powoli "malujemy" mapy zasięgu. M0IQF-14 iGate i M0IQF-13 WX  jest praktycznie ukończona konstrukcja. Stacja kolegi M0WHP-10 jest obecnie na etapie testów z "gumki".

Z symulacji wychodzi że przy optymistycznym planie, i instalacji digipeater na wysokosci dachu budynku może uda się ogarnąć wiekszość terenu w którym się poruszam. Z czasem może się ktoś pojawi więcej.







M0IQF-14

Po tygodniu testów z różnymi  modułami LoRa i kilkoma antenami doszłem do wniosku że położenia geograficznego nie oszukam i postanowiłem pozostawić na stacji M0IQF-14 podstawową konfigurację w postaci HELTEC Wireless Stick i antenę Jpole na pasmo 430MHz.



Zestaw ten jest zamontowany na strychu na wysokości około 8-9 metrów na ziemią , ale niestety nadal moniżej linii dachów sasiednich budynków.





M0IQF-13

Jest to DIY stacja oparta na bazie ESP32 WROOM i moduł LoRa Ra-02 oraz BME-280.









M0IQF-9

 Tracker bazuje na Heltec Wireless Tracker - LoRa APRS Tracker. Posiada zmodyfikowany firmware CA2RXU dostosowany pod to urządzenie. Niestety nadal oficjalny firmware nie wspiera tego modelu.

Urządzenie zamontowane zostało w samochodzie i połaczone z anteną od ręczniaka ( 40cm długości) na zewnątrz poprzez pigtail SMA. Moc wyjściowa 20dBm.

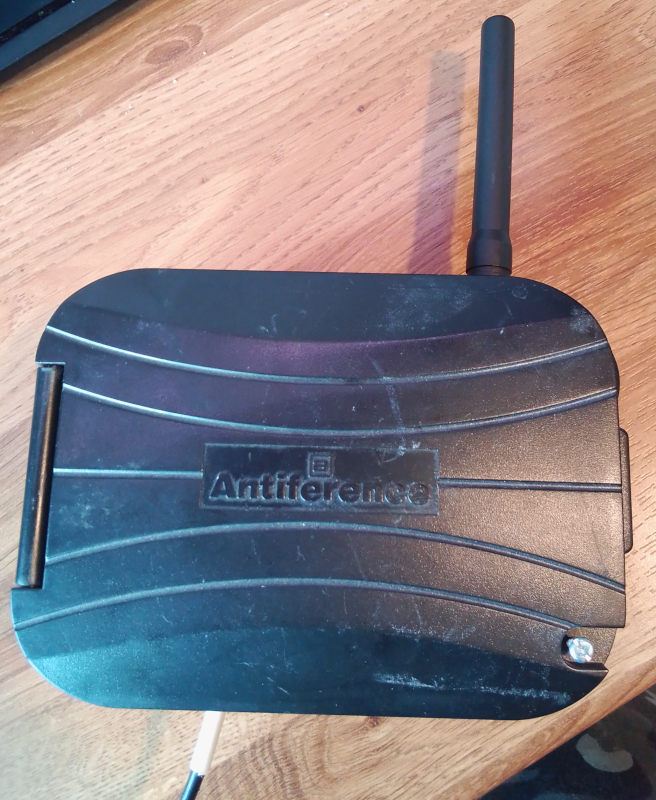

M0IQF-15

To bliźniacze urządzenie DIY do M0IQF-13 WX, oparte o ESP32 WROOM32 oraz moduł LoRa Ra-02.  Zestaw ten zostanie jeszcze wyposażony w przetwornice DC na 5V co pozwoli zasilać je poprzez kabel POE CAT5/6





M0WHP-10

To obecnie tymczasowa konstrukcja oparta o LILYGO T3 V1.6.1 z anteną tzw. anteną gumką (20cm długości) na pasmo70cm od hotspota C4FM. Konstrukcja taka obecnie stoi u kolegi Ryszarda M0WHP na oknie pierwszego piętra.







ZAKOŃCZENIE PROJEKTU

 Po 3 miesiącach zabawy uznałem że może i to jest fajna ta LoRa technologia , ale naprawdę jedyne na co stać amatorów to APRS ? Mam to na 144.800 i nie będę duplikował.  To z pewnością byłą fajna przygoda, głównie testy terenowe i szok poznawczy jak daleko może te 100mW dolecieć. Możliwe że kiedyś do LoRa wrócę ale z pewnością nie jako APRS, bo on sam w sobie nie jest zły, ale jest kilka smaczków które psują ta zabawę.  Pierwszy z nich to fatalna współpraca z wysyłaniem wiadomości via APRS-IS, porażka, można zapchać sieć bo brak jest ACK które powinna stacja wysłać po otrzymaniu wiadomości. Drugą bolączką jest to że system jest zintegrowany bezpośrednio z APRS-IS a to powoduje że nie liczy się kto jest bliżej, czy kto ma silniejszy sygnał, a jedynie kto będzie pierwszy z raportem na APRS-IS - a to preferuje stację z silnymi procesorami, i lub zmodzonymi firmwarami - dochodzi do sytuacji że stojąc pod domem z trackerem w samochodzie i iGate na strychu, raporty lecą do stacji o 10 kilometrów dalej bo była "szybsza" - efekt niby taki sam bo finalnie jesteś na mapie i tak i tak , ale zabija to możliwość zabawy z własnym iGate i poprawy jego osiągów.
