PiStar + SVXlink (2023 ) - RaspberryPi 0W

Obraz *.img do pobrania

Hotspot MMDVM z dodatkowym modułem FM od jakiegoś czasu przewijał się w różnych projektach i konfiguracjach.

Z uwagi na fakt że RaspberryPi stał się trochę "drogi i mało spotykany" powoduje że rozwój takich sieci jak SVXreflector trafił na fatalny czas. Wiadomo że można się posiłkować OrangePi lub innymi zamiennikami lecz prawdą jest fakt iż budowanie jakiegokolwiek hotspota nie jest obecnie tanie - bez znaczenia na platformę.



Na prośbę kolegów z RoIP UK , borykających się z brakami sprzetowymi przy jednoczesnej chęci zaktywowania ludzi o ograniczonym portfelu, postanowiłem kolejny raz podejść do tematu z mottem "użyj to co masz".

Skoro jest pewne grono ludzi posiadających hotspoty MMDVM to dlaczego nie użyć tej platformy do uruchomienia analogowego hotspota. Do szczęścia potrzeba tylko interfajsu na bazie zmodyfikowanej karty CM108 i jakieś radio. Koszty znacząco spadają i wydaje się to być tanią alternatywą aby zaistnieć z własnym HS w sieci SVXlink. Co ważne takie rozwiązanie nie wymaga rozbierania naszego HS, a jedynie podłaczenia się do wolnego złącza USB no i dla bezpieczeństwa użycie innej karty SD.

Zawsze możemy wsadzić starą kartę SD i nadal mieć klasyczny MMDVM HS.



Przepis na PiStar+SVXlink w wersji 2023  jak i każdego innego jest odwiecznie taki sam.

Bierzemy wsad PiStar, dogrywamy do niego program SVXlink, dodajemy jakiś panel sterowania i konfiguracji.



W tym roku postanowiłem użyć alternatywnego DASH dla Pistar autorstwa W0CHP - link do jego strony  https://w0chp.net/w0chp-pistar-dash/







Dashboard według SP2ONG





Waldek SP2ONG opublikował dashboard w sumie dedykowany pod SVXreflector jak i wiele innych materiałów bardzo pomagających przy instalacji i konfiguracji.

Proszę zapoznać się z tymi materiałami http://fm-poland.pl:888/ , ułatwi to znacznie każdemu proces instalacji i personalizacji ale jest to także skarbnica wiedzy jeśli chodzi o kierunek rozwoju progamowego i sprzetowego w ramach FM Poland.





 PiStar + SVXlink ver. 0.02 (2023)

Reasumując, z połączenia pracy kolegów W0CHP oraz SP2ONG udało mi się "zmontować" coś co spełnia moje potrzeby.



Przypomnę tylko że bazą jest RaspberryPi 0W + MMDVM. Do takiego zestawu podłączyłem CM108 z modułem radiowym lecz w tym miejcu może być jakiekolwiek radio.





Dashboard PiStar pozostał praktycznie bez zmian - jedynie dodałem link do dashboard SVXreflector





Dashboard SVXreflector to zaadaptowana wersja Dashboard według SP2ONG

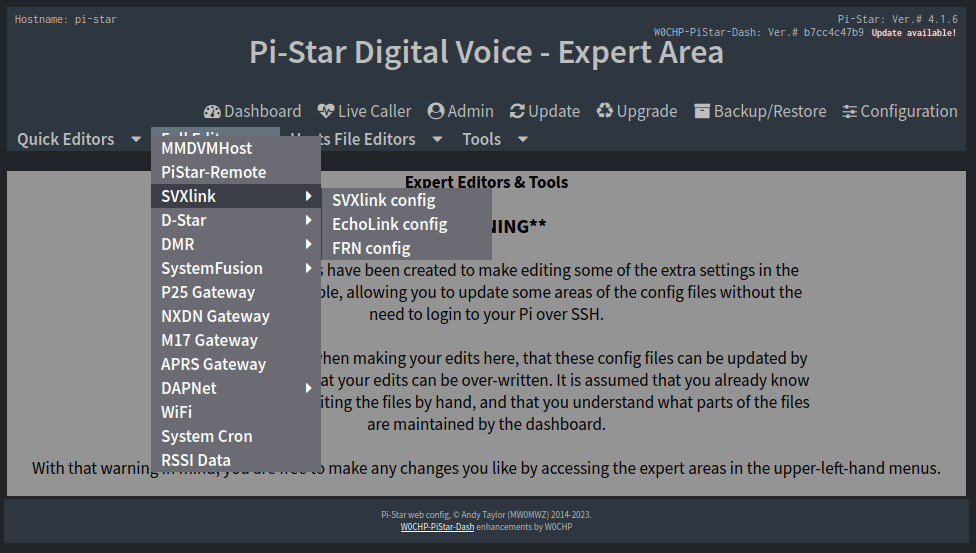

Posiadamy również możliwość konfiguracji SVX za pośrednictwem przeglądarki www











Taki koncepcyjny wsad jest we wczesnej fazie testowej.  Jeden uruchomiony został na RaspberryPi 4 1GB i połączony jest z siecią FM POLAND, drugi uruchomiony na RaspberryPi 0W jest połączony z "testowym serwerem" https://d4a.uk/hbl/svx.php  i jest nadal poprawiany i modyfikowany w zaciszu i bez ryzyka "wysadzenia" publicznego serwera.







Projekt ten jest połączeniem tego co zrobili MW0MWZ oraz W0CHP jeśli chodzi o MMDVM oraz SP2ONG w dziedzinie SVXlink w ramach FM POLAND

Projekt powstał w 100% z materiałów dostarczonych przez w/w autorów a moja osoba jedynie połączyła oba projekty w ramach jednego urządzenia i dokonała delikatnych modyfikacji/adaptacji

Projekt ten ma status BETA - dlatego nie ponoszę odpowiedzialności za nieprawidłowe działanie - i zachęcam każdego do eksperymentowania we własnym zakresie.

Projekt posiada funkcję autoaktualizacji zarówno samego PiStar jak i SVX-Dash.

Projekt ten jest jedynie swoistym eksperymentem który ani nie bedzie "publicznie" udostępniony, ani nie będą kontynuowane prace nad jego rozwojem.

Udostępniam jedynie OBRAZ karty SD w celach testowych - NIE GWARANTUJE POPRAWNOŚCI działania w dłuższym terminie.





UWAGA!!!

Wersja na RaspberryPi 0W posiada przetaktowanie procesora ( overclock CPU ) - wartość jest bezpieczna bez dodatkowego chłodzenia, ale niezbędna do poprawnej pracy AUDIO analog.

arm_freq=1085
#arm_freq=1095 for my other unit with heatsink
gpu_freq=530
#gpu_freq=550 for the unit with a heatsink.
over_voltage=2
core_freq=515
sdram_freq=533
over_voltage_sdram=1





 Plik do pobrania:

Download - plik w dziale RaspberryPi o nazwie "Pistar+SVX(2023)mod1.0-RPI0w_BETA.img.zip "



Źródła:

http://fm-poland.pl:888/

https://w0chp.net/w0chp-pistar-dash/
